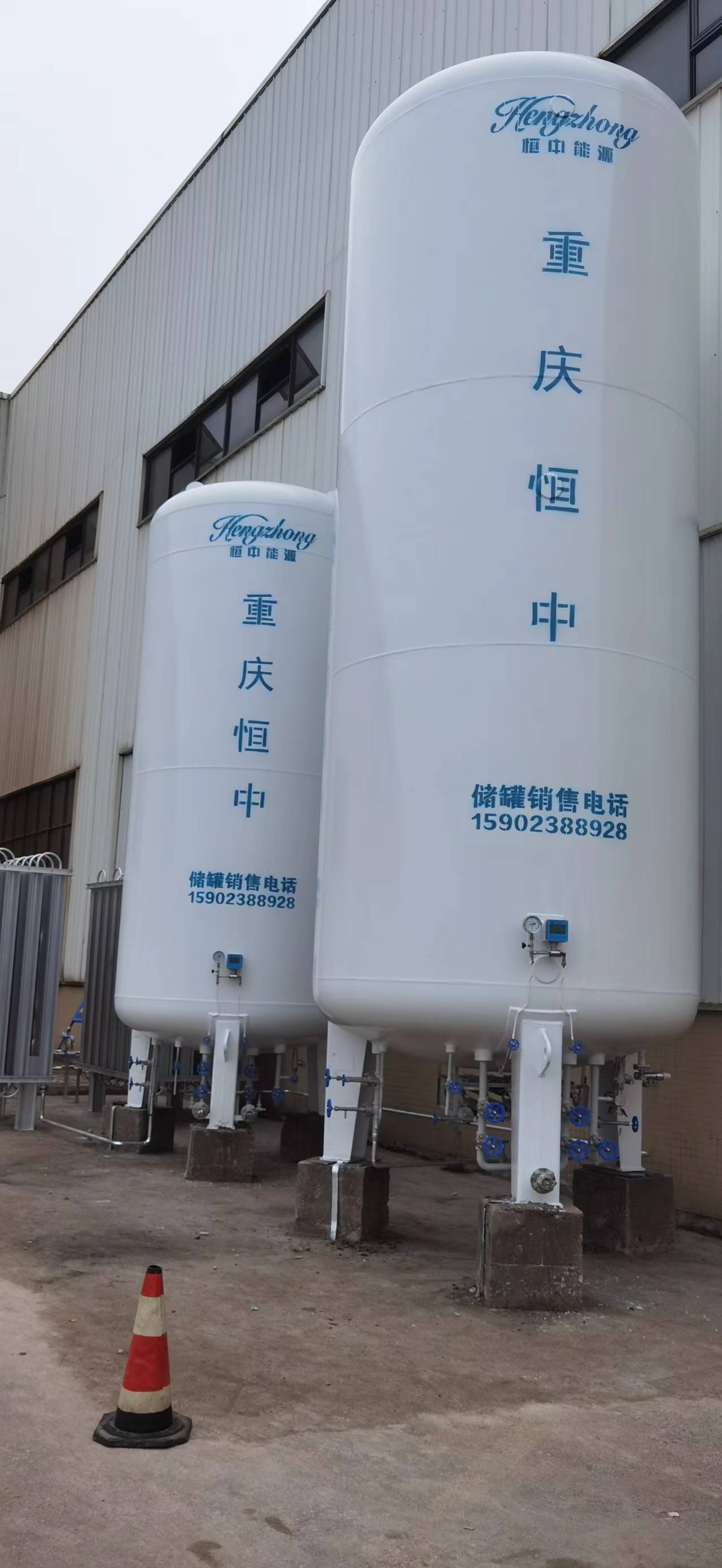

二氧化碳储罐

二氧化碳储罐的结构设计：
主体材料的设计及附件的选择：
主要元件材料的选择：
（一）筒体材料的选择：
根据GB150-1998表4-1，选用筒体材料为16MnR（钢材标准为GB6654）。
（二）鞍座材料的选择：
根据JB/T4731,鞍座选用材料为Q235-B，其许用应力[σ]sa=147MPa。
（三）地脚螺栓的材料选择：
地脚螺栓选用符合GB/T700规定的Q235，Q235的许用应力[σ]bt=147MPa。
筒体厚度的设计：
该容器需100%探伤，所以取其焊接系数为φ=1.00。
假设圆筒的厚度在6~16mm范围内，查GB150-1998中表4-1，可得：疲劳极限强度σ=510MPa，屈服极限强度σ=345MPa，50C下[σ]=170MPatbs。
查标准HG20580-1998《钢制化工容器设计基础规定》表7-1知，钢板厚度负偏差为0.25mm，而有GB150-1998中3.5.5.1知，当钢材的厚度负偏差不大于0.25mm，且不超过名义厚度的6%时，负偏差可以忽略不计，故取C1=0。
查标准HG20580-1998《钢制化工容器设计基础规定》表7-5知，对于有轻微腐蚀的介质，腐蚀裕量C2=1mm。
则筒体的名义厚度δn≥14.09mm+0+1mm=15.09mm；圆整后，取δn=16mm。
二氧化碳储罐封头壁厚的设计：
查标准JB/T4746-2002《钢制压力容器用封头》中表1，得公称直径DN=Di=2000mm选用标准椭圆形封头,型号代号为EHA，根据GB150-1998中椭圆形封头计算中式7-1计算：
封头的名义厚度δn≥14.05mm+0+1mm=15.05mm；
圆整后，取封头的名义厚度δn=16mm；
筒体和封头的结构设计；
由查标准JB/T4746-2002《钢制压力容器用封头》中表B.1EHA和B.2EHA表椭圆形封头内表面积、容积，质量。
二氧化碳储罐人孔的选择：
根据HG/T21518-2005《回转盖带颈对焊法兰人孔》，查表3-3，选用凹凸面的法兰，其明细尺寸见下表：
接管和法兰：
二氧化碳储气罐应设置排污口，气相平衡口，气相口，出液口，进液口，人孔，液位计口，温度计口，压力表口，安全阀口，排空口。如图所示：
查HG/T20592-2009《钢制管法兰》中表8.23-3PN带颈对焊钢制管法兰，选取各管口公称直径，查得各法兰的尺寸。

查HG/T20592-2009《钢制管法兰》中附录D中表D-5,得各法兰的质量。查HG/T20592-2009《钢制管法兰》中表法兰的密封面均采用MFM（凹凸面密封0鞍座选型和结构设计1.鞍座选型该卧式容器采用双鞍式支座，初步选用轻型鞍座，材料选用Q235-B。二氧化碳储罐
