医用气体配套产品

一、简介


    医院用中心供氧系统由“液氧站”及“紧急汇流排”氧气瓶组”组成，“液氧站”置于室外，“紧急汇流排氧气瓶组”置于室内。

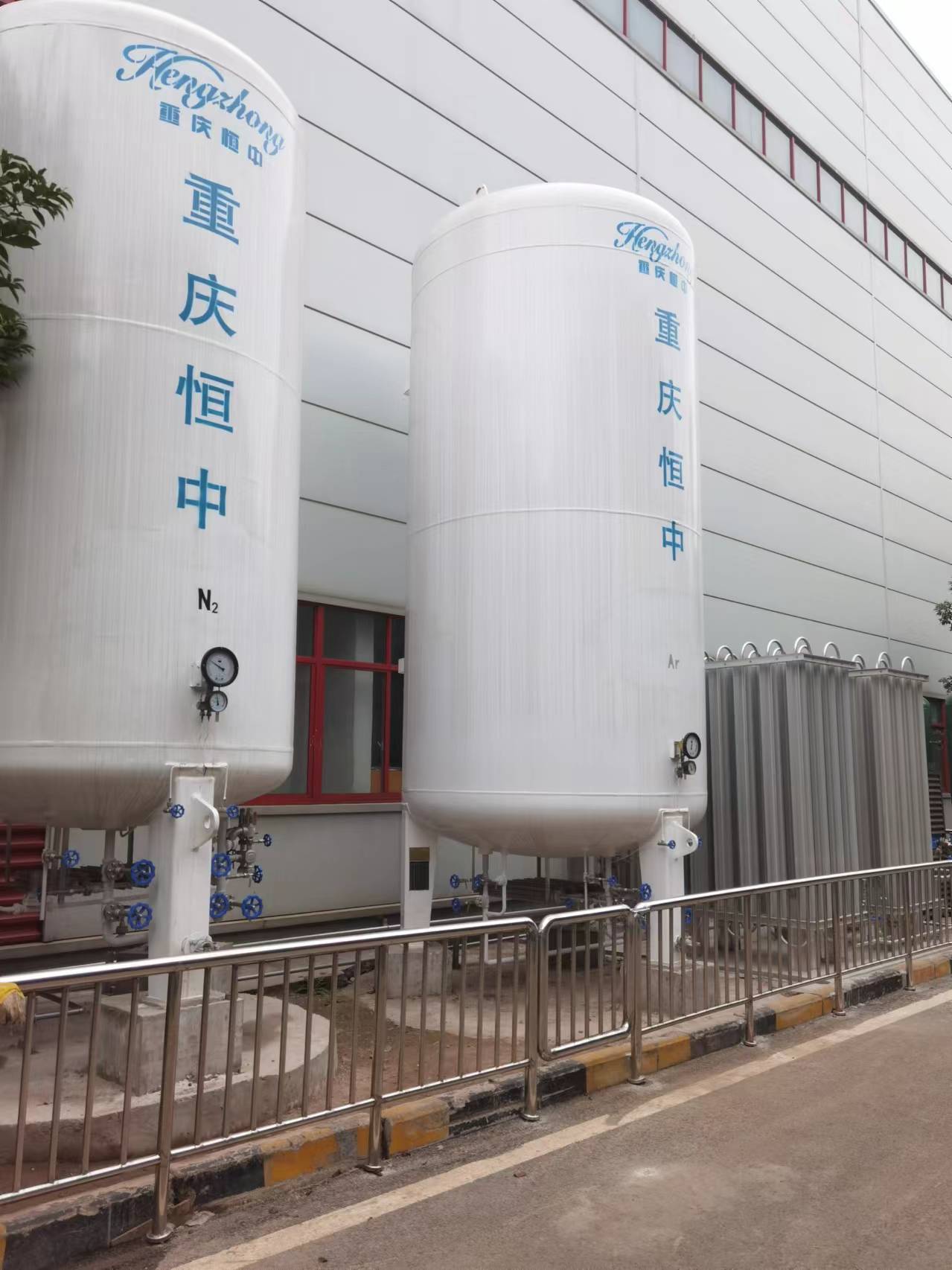

   液氧站：由液氧罐（储存液氧）、空温式汽化器（将液氧气化成氧气）、减压装置（将压力减压至所需要的压力范围）和分气缸（提供气体缓冲及分气功能）组成；紧急汇流排氧气瓶组：一般由10+10瓶组氧气瓶组成。

   “液氧站”设备一般都是一用一备，极端情况下当“液氧站”2套设备都需要维修时，仍可采用“紧急汇流排氧气瓶组”对生命支持区域供气。


   “液氧站”及“紧急汇流排氧气瓶组”及选址需满足GB 50016-2014《建筑设计防火规范》及GB 50751-2012《医用气体工程技术规范》及GB 50030-2013 《氧气站设计规范》的相关要求。液氧储罐属于压力容器，安装及使用时需到使用当地市场监督管理局办理压力容器相关手续。


 二、 配置说明


   1. 液氧站设备参数：由2台5m3液氧罐，压力1.1Mpa;2台200m3空温式汽化器，2台双回路调压阀组，1台分气缸、现场阀门、管道、安全阀及压力表组成。可选配液位、压力、温度、氧气浓度报警系统。
   2. 工作原理：液氧通过从液氧罐内的压力排出来，经汽化变成汽态氧气，经过调压组调压稳压所需要的压力后，然后送至分气缸缓存、分气，最后通过管道分别送往各终端用氧点使用

   3. 占地要求（内空）：长8.5米，宽7.5米（2台液氧储罐、2台汽化器、2台调压装置、1台分气缸配置尺寸要求）。 液氧站实体防火围墙高度：≥0.9米，液氧站栏杆高度：≥2.8米，液氧站上方可镂空。 汇流排房间尺寸（内空）：长≥6米，宽≥2.5米，内设防爆电器。
